Строим кузов WILLYS MB

[Hendler]

   Уважаемые друзья!

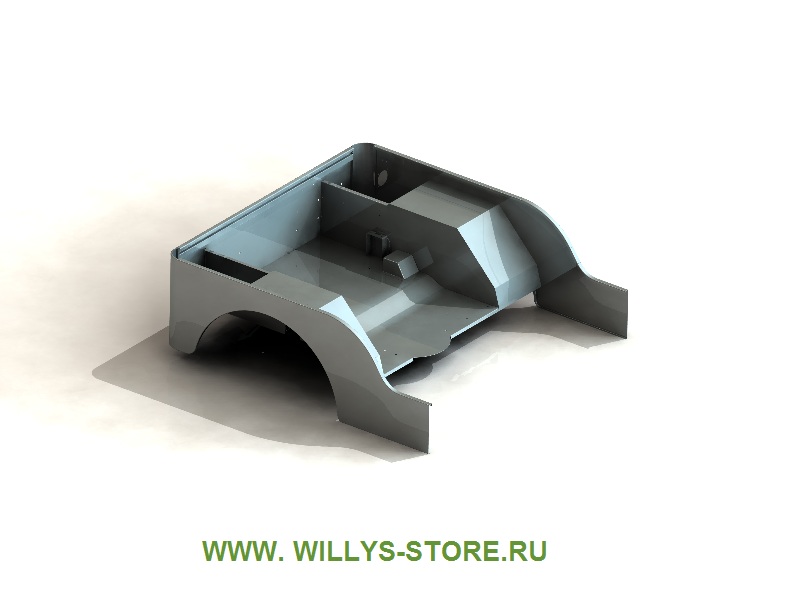

   Попробую в режиме реального dвремени построить кузов Willys MB , "композитный", т.е. тип кузова, котрый выпускался фирмой ACM (American Central Manufacturing). Займет это , вероятно, много времени но хрошие дела быстро не делаются. Сразу хочу предупредить, что предварительная работа уже проведена. Заключалась она в прочерчивании всех деталей в Автокаде, сборка кузова в 3D и последующие чертежи разверток (заготовок) всех деталей. Была изготовлена оснастка для качественного изготовления. Закуплена точечная сварка TECNA 7902. Сегодння соберем переднюю часть правого борта.

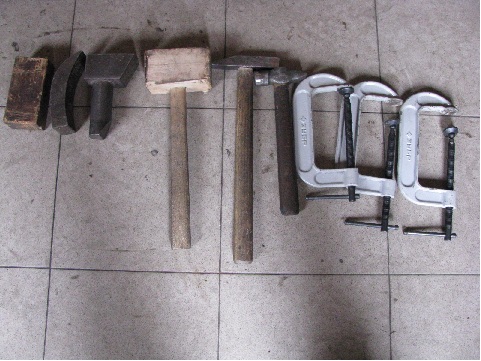

Для этого необходим простой инструмент. Willys MB, Ford GPW

Details

Details



[Hendler]

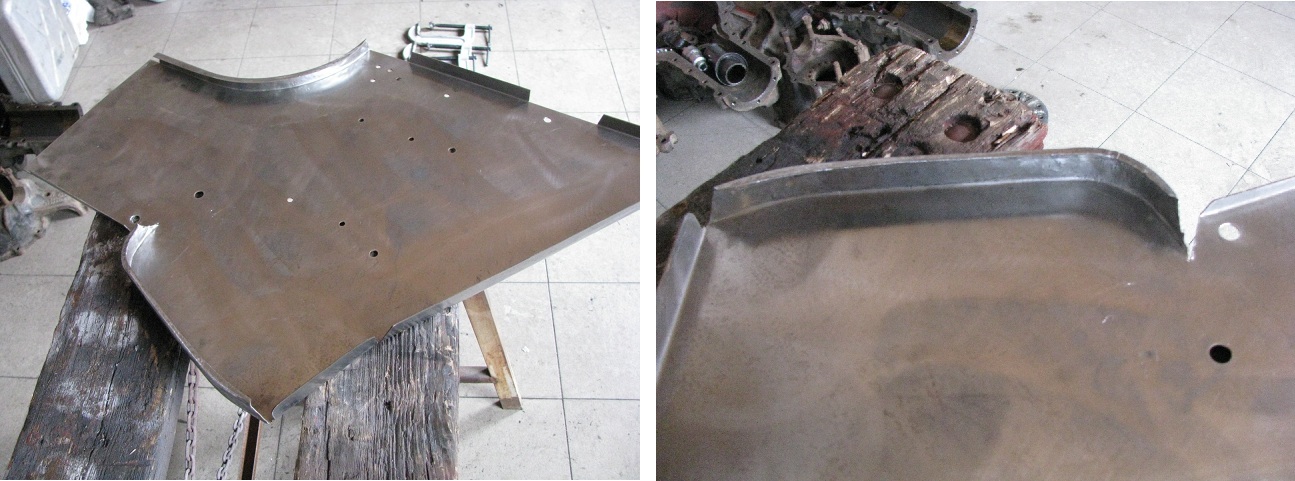

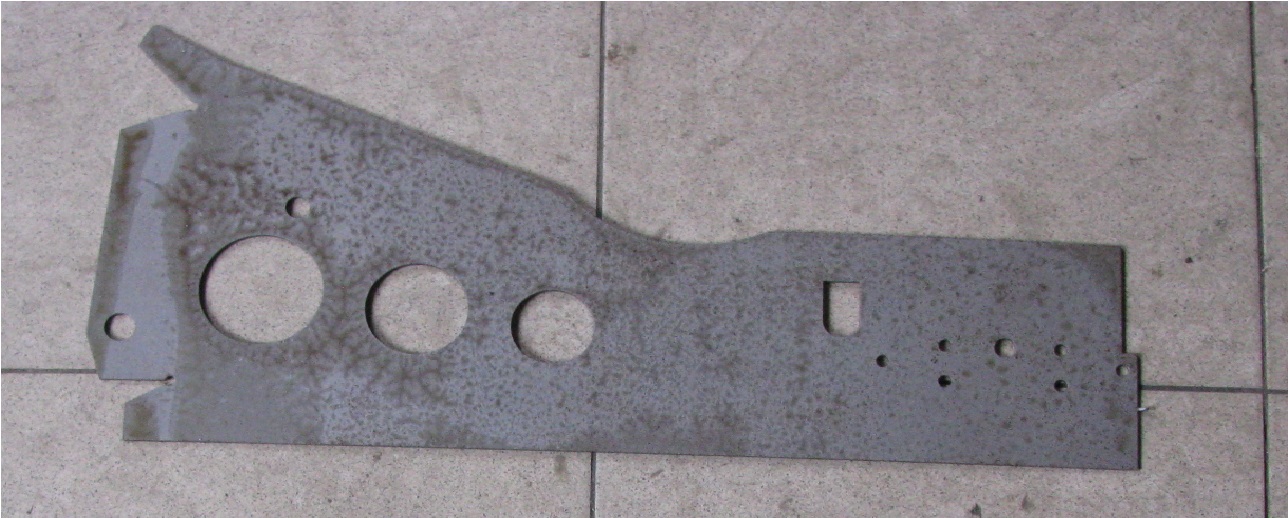

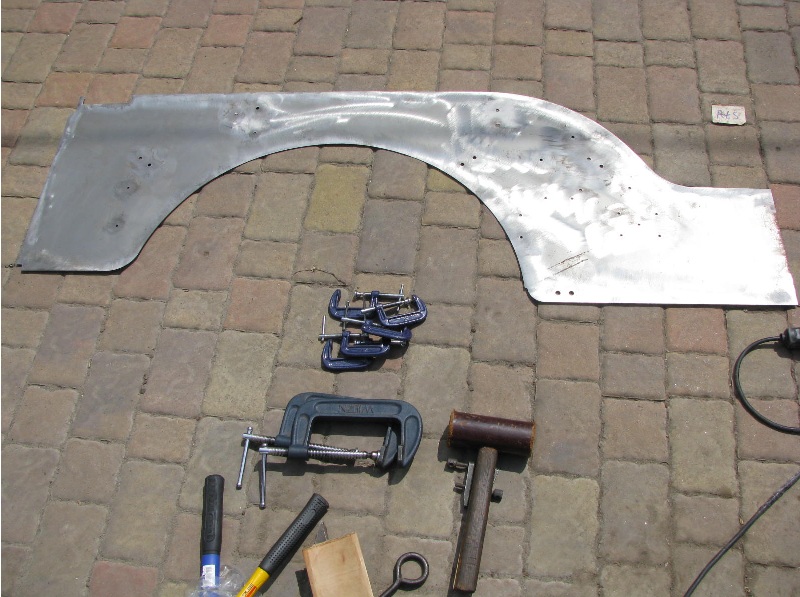

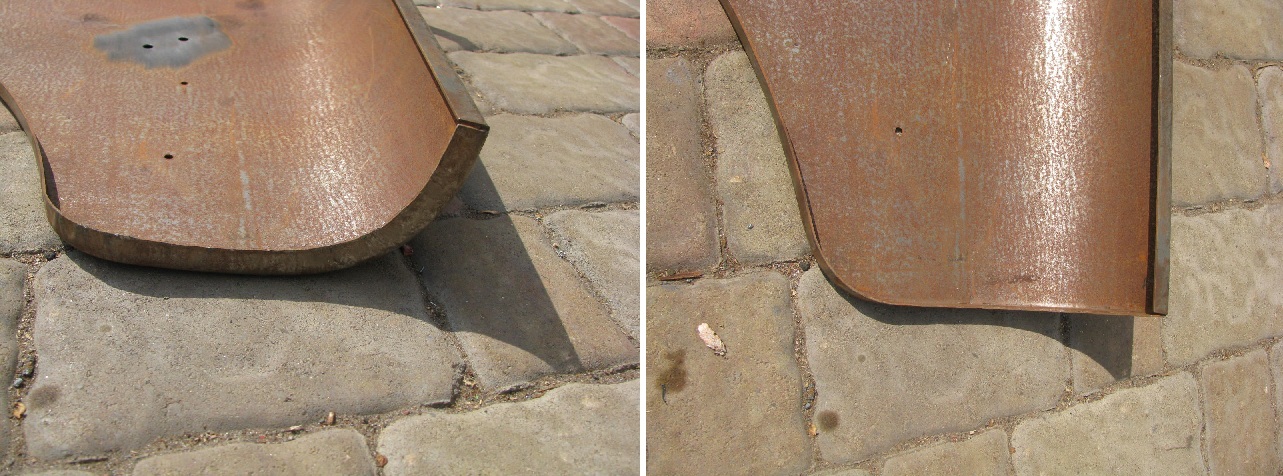

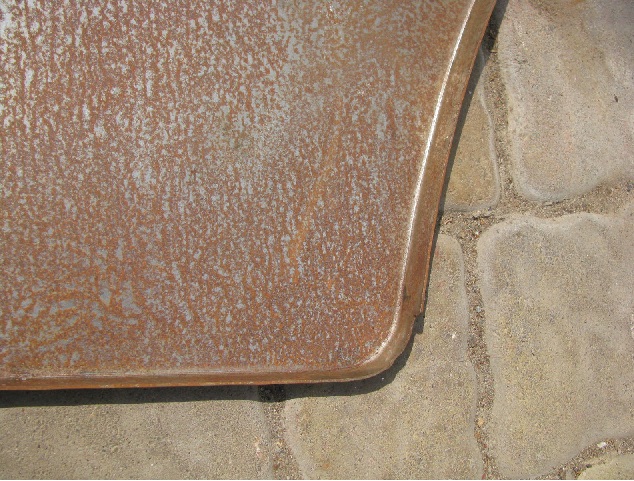

Заготовка боковины, толщина 1,2 мм., лазерный раскрой.... Все отверстия уже вырезаны.

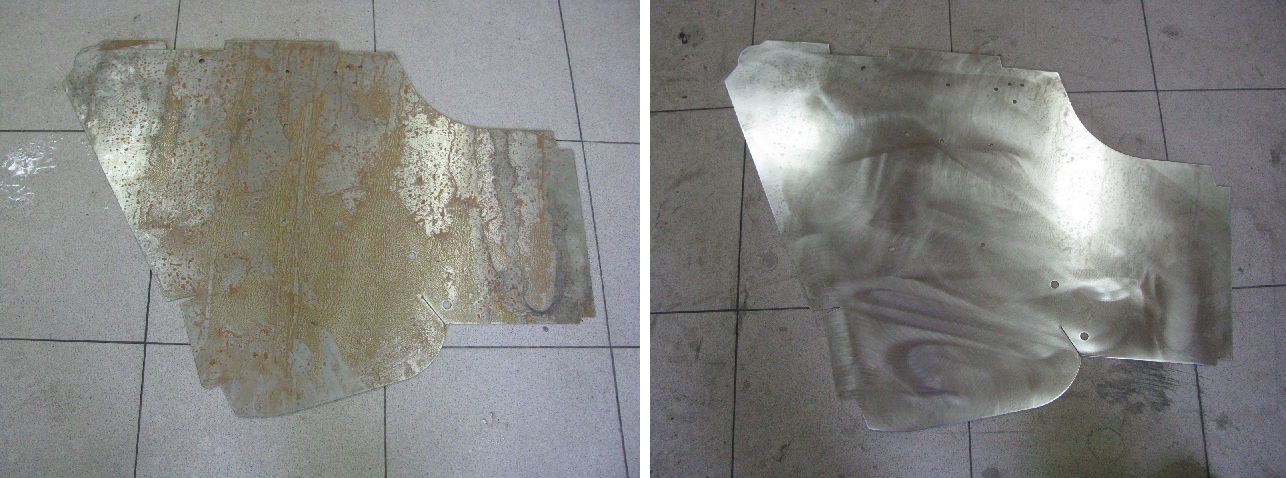

Пришлось почистить, долго лежал.

Details

[Hendler]

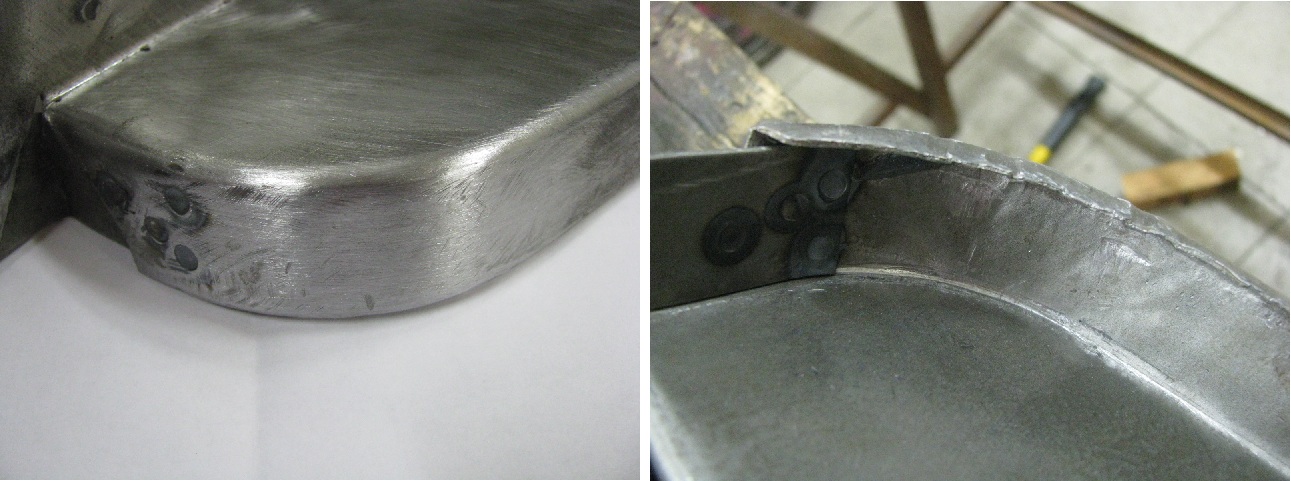

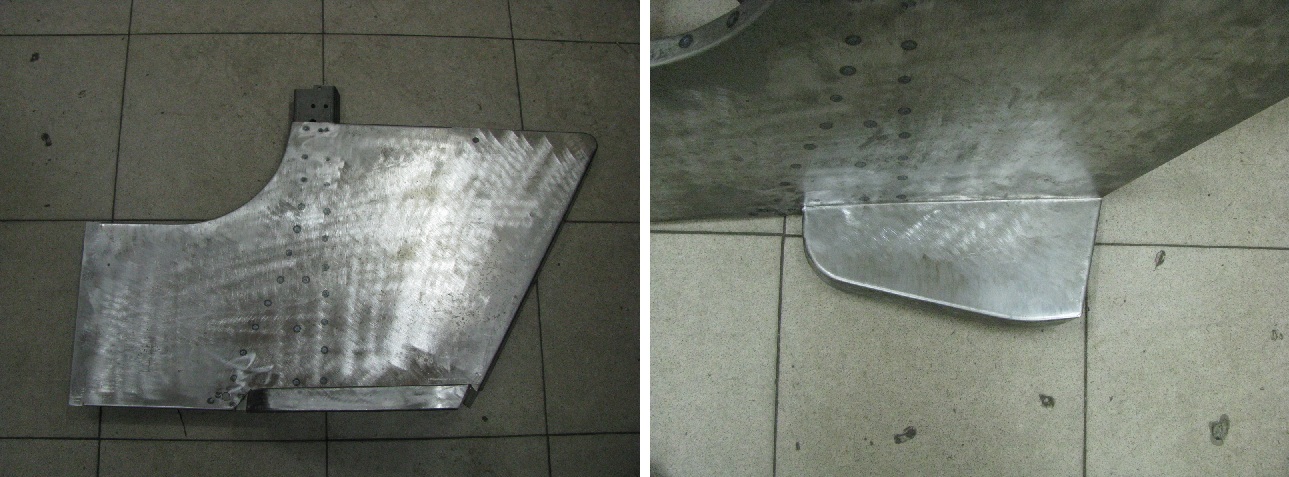

Далее всем понятное выстукивание всех выступающих частей...
Обратите внимание, что будующая ступенька является единым целым с боковиной. Виллис МБ, Форд ГПВ

Details

[Hendler]

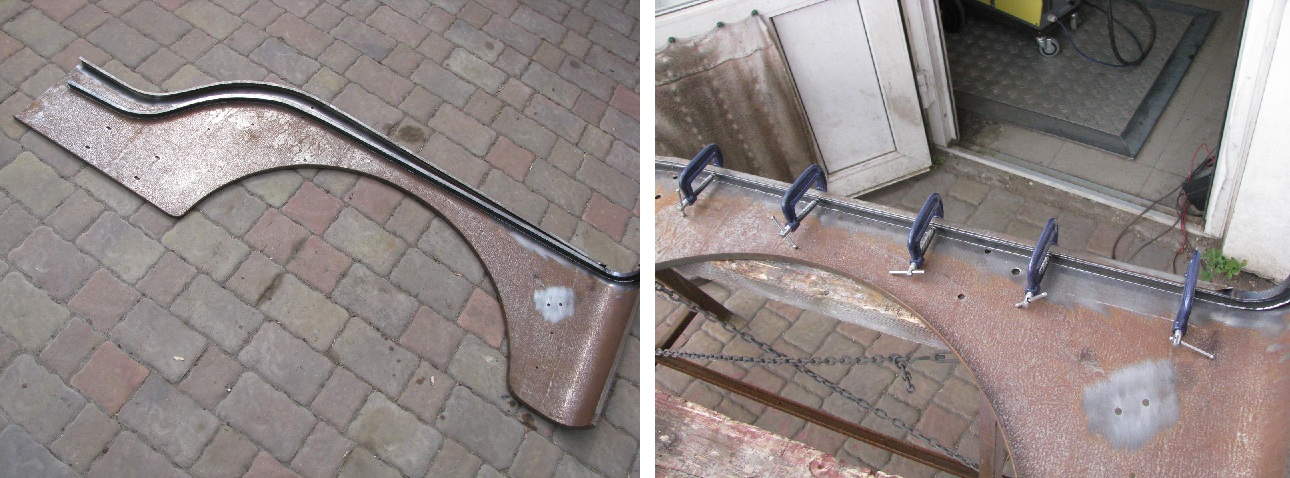

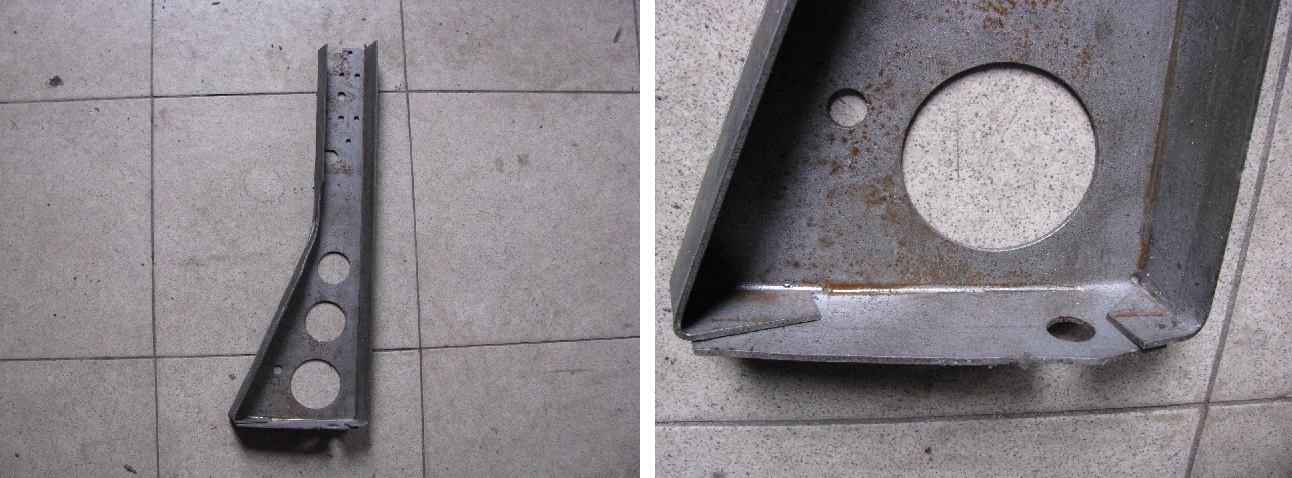

Усилитель кузова толщина 2,2 мм.. Гидроабразивная резка. Недостатком этого типа резки являются ОЧЕНЬ быстрое окисление металла и более высокая стоимость реза. Достоинство - на толстом метале четкая линия реза, более чистая чем у лазерной и кромка не закаливается в случе резки углеродистой стали. Willys MB, Ford GPW

Details

Details

[Hendler]

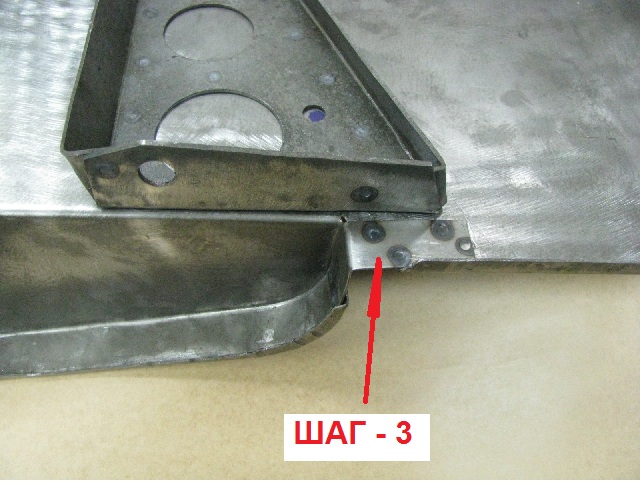

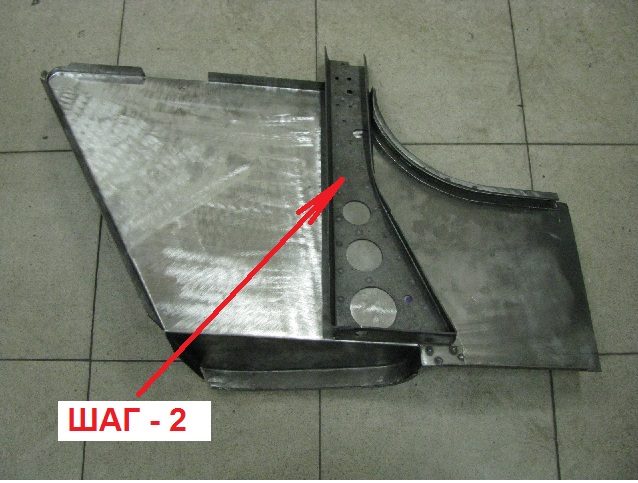

Сборка точечной сваркой...   Виллис МБ, Форд ГПВ

Details

Details

Details

[IvanKow]

Спрошу по теме - ступеньку как выстукиваете? Металл тянете или складкой собирается на скруглении?

[Hendler]

Метал на оправке "осаживается " , т.е. сжимается. Willys MB, Ford GPW

Details

[Hendler]

Конечный результат...     Виллис МБ, Форд ГПВ

Details

[Hendler]

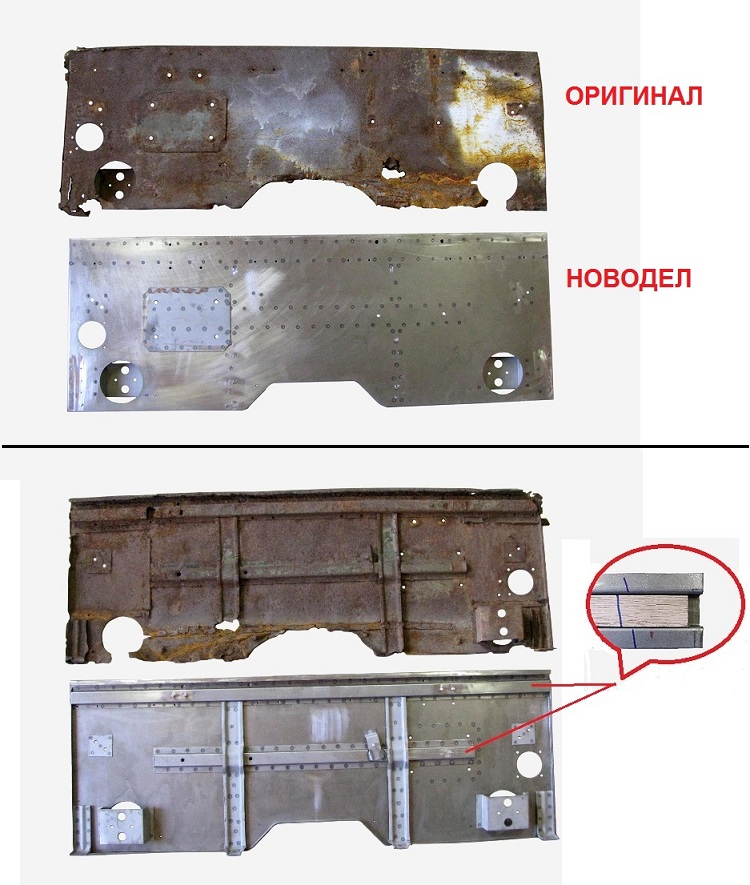

Задний борт к сожалению не отснял, есть только конечный результат. Отмечу ОБЯЗАТЕЛЬНЫЕ дубовые планки в усильтелях.

Details

.
Но здесь использованы четыре элемента заводского изготовления

[Зуфар]

Просто нет слов :)Буду следить за процессом :)Удачи!!! Willys MB, Ford GPW

[Grover]

Hendler

Сборка точечной сваркой...

Скрытые места перед точечной сваркой ни чем не обрабатываете?

[Hendler]

В данный момент не обработаны. Позже пролью жидко разведенным кислотным грунтом или маслом.   Виллис МБ, Форд ГПВ

[Hendler]

На выходных удалось сделать выштамповки на левой боковине. СПАСИБО Эдику за помощь!!!

Details

[Hendler]

Продолжим заготовку деталей. Боковая панель правая задняя. Willys MB, Ford GPW

Details

Details

Details

Details

[Grun Elefant]

Красиво получается! Хотелось бы увидеть продолжение.

[БУМЕР]

Супер! Ждем продолжение.

[Hendler]

Здравствуйте Друзья!
Прошло много времени! Надо продолжать....
сделаны все заготовки и почти все приспособления.

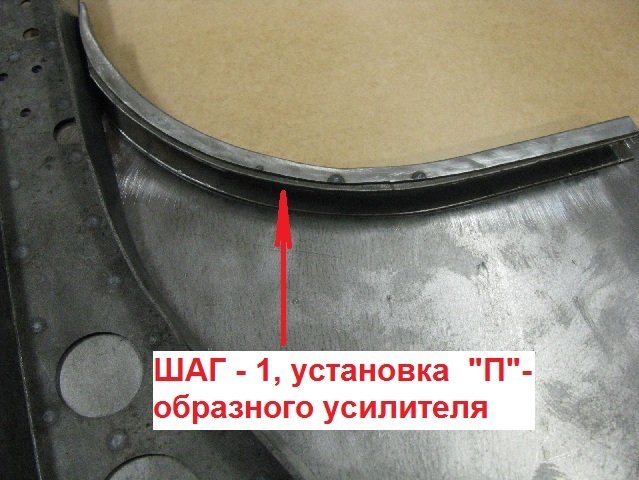

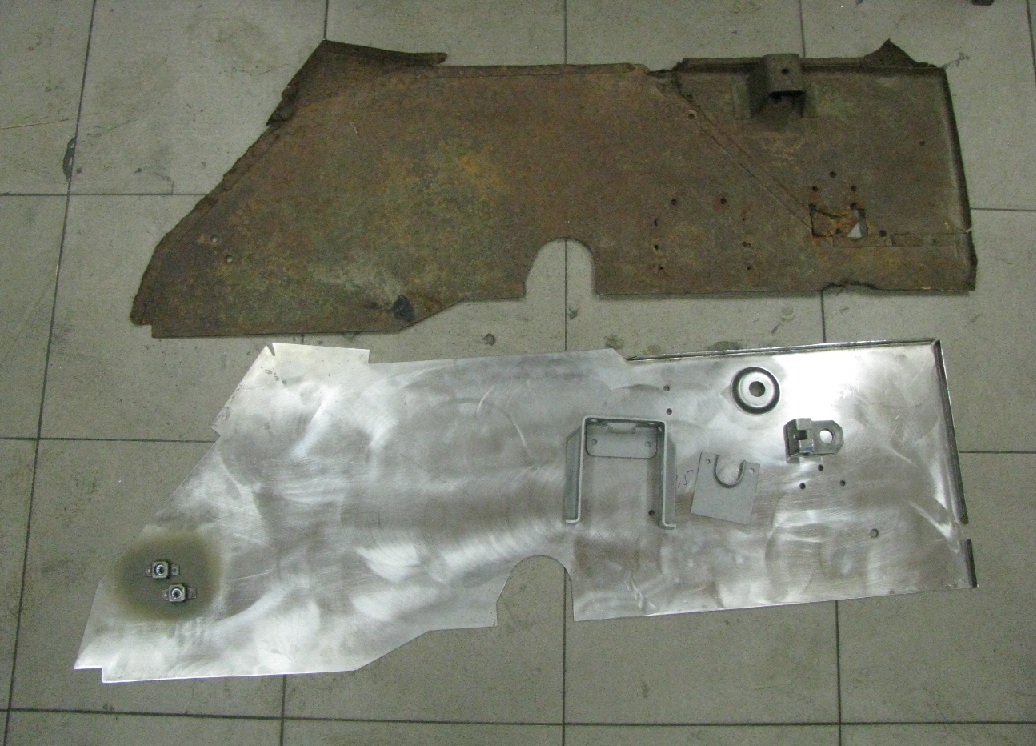

Приступаем к сборке задних арок ( или брызговиков) с января 1944 по август 1945 .
Завод изготовитель "American Central Manufacturing" (ACM) Правильный для поздних Willys MB (декабрь 43 - сентябрь 45) и поздних Ford GPW ( январь 44 - июнь 45).

Details

Арка имеет следующие признаки
Первое:

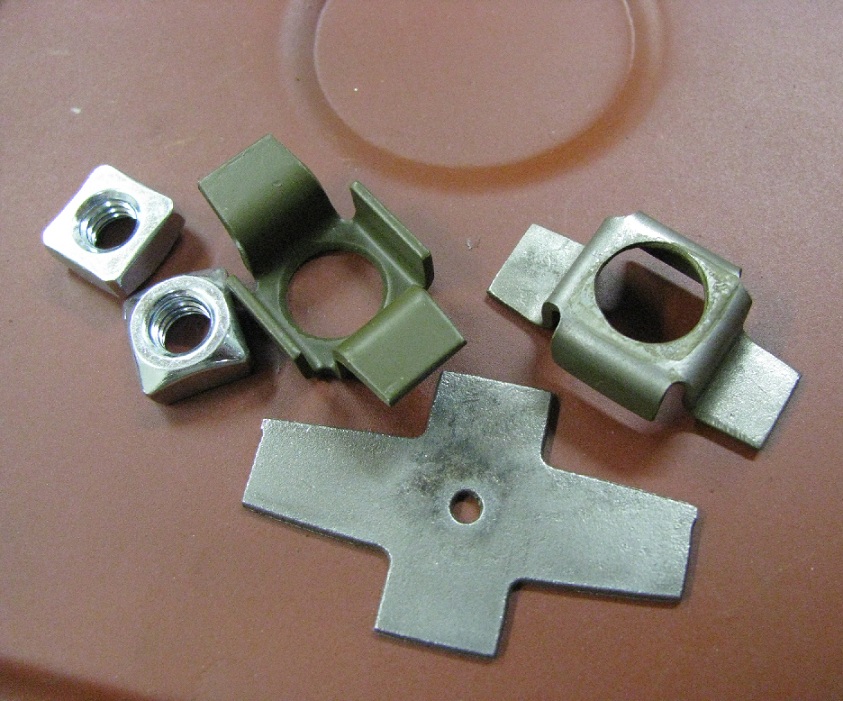

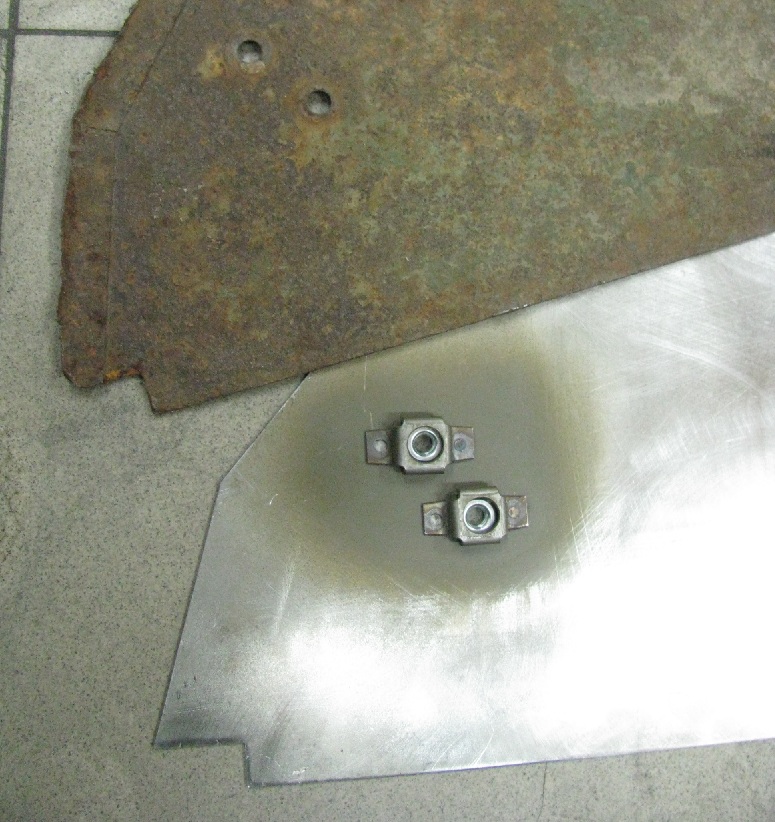

Гайки крепления задних подножек находятся в корпусах.

Details

Details

гайка квадратная  5/16"-18

























































Второе:

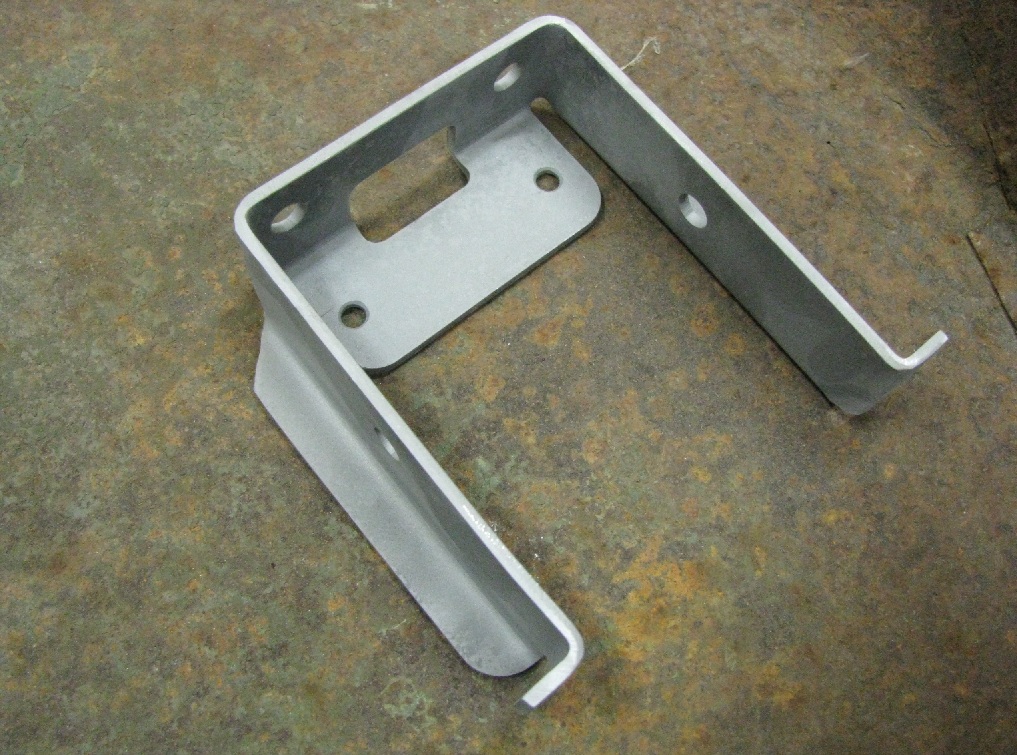

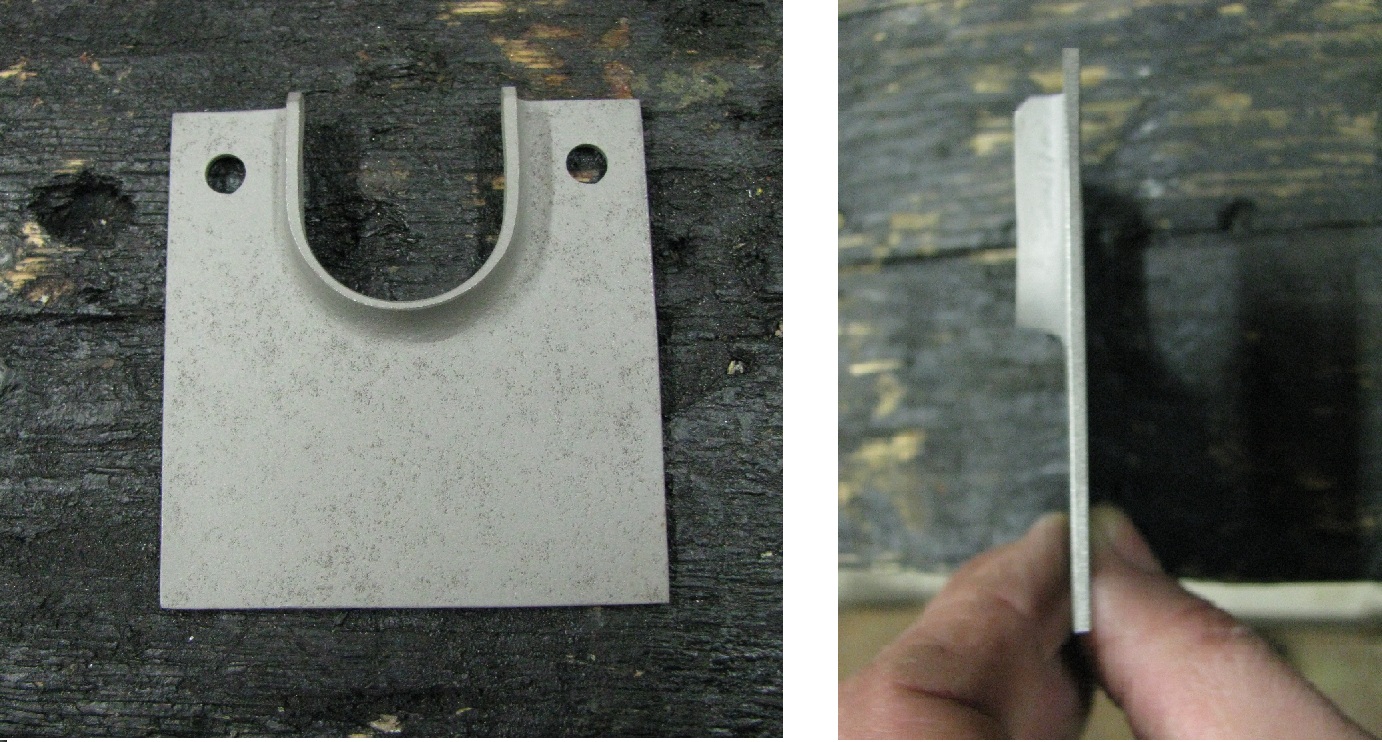

Передний кронштейн заднего сидения имеет "П" образную форму.

Details

Третье:
Задний кронштейн заднего сидения - плоский с коротким буртом.

Details

Четвертое:

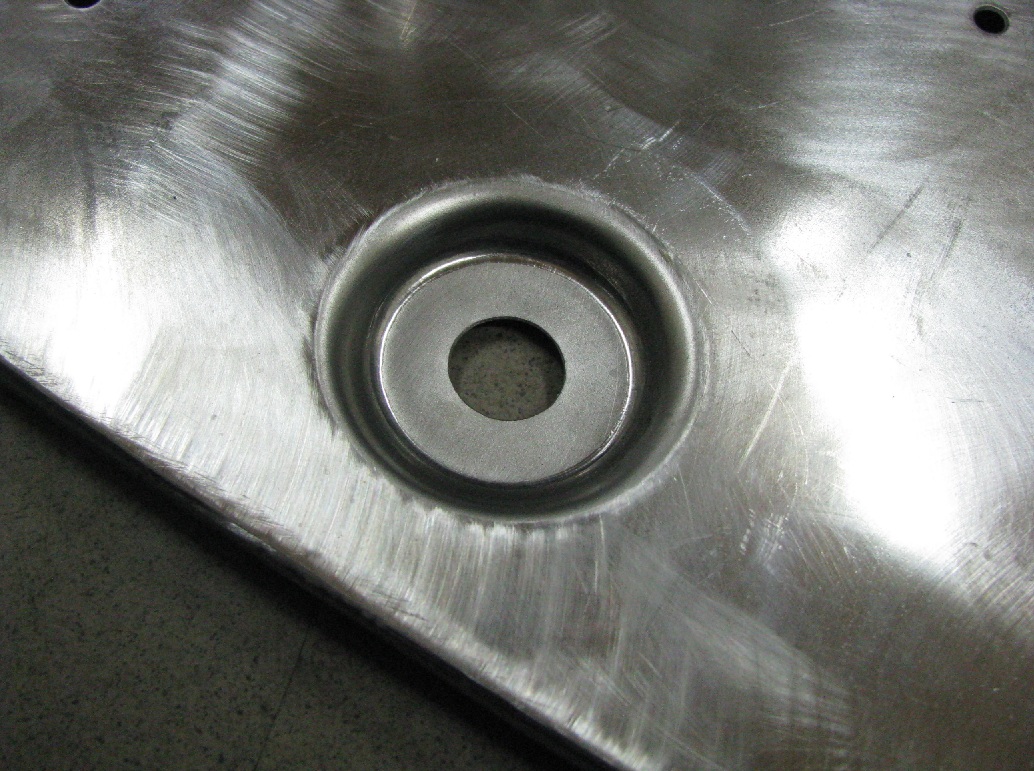

Выштамповка под кнопку замка- круглая

Details

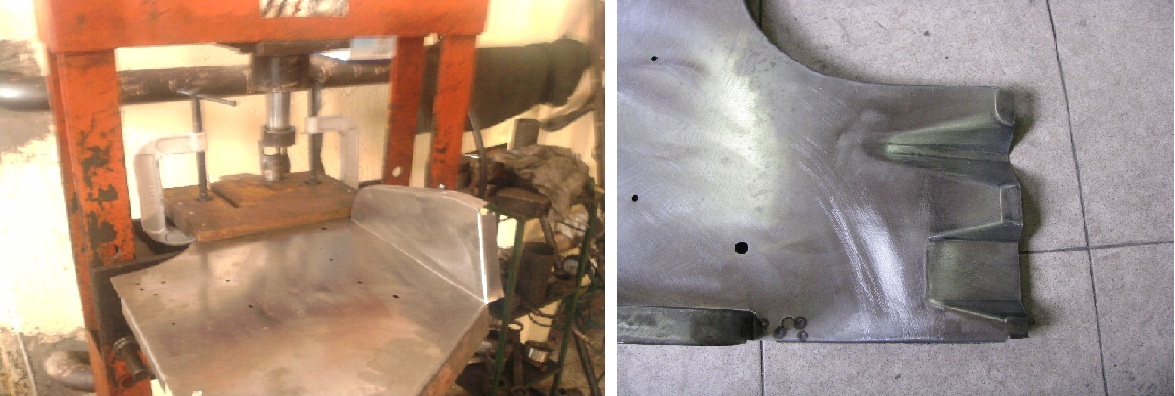

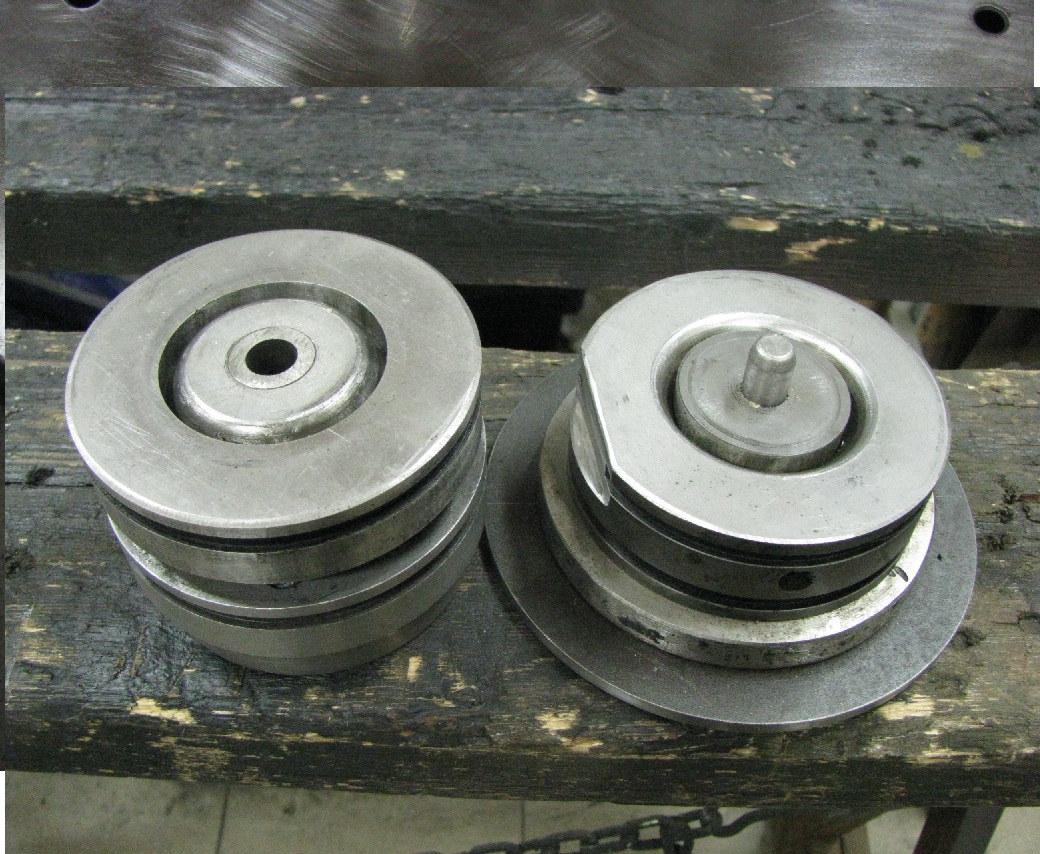

Для качественного исполнения выштамповки был заказан упрощенный штамп, который позволяет делать операцию при помощи обычного гаражного пресса

Details

[IvanKow]

...
Для качественного исполнения выштамповки был заказан упрощенный штамп, который позволяет делать операцию при помощи обычного гаражного пресса

Details

Спрошу - какое усилие у Вашего пресса?

[Hendler]

К сожалению своего пресса пока нет. Но именно эта операция была "отжата" на 25-тонном.

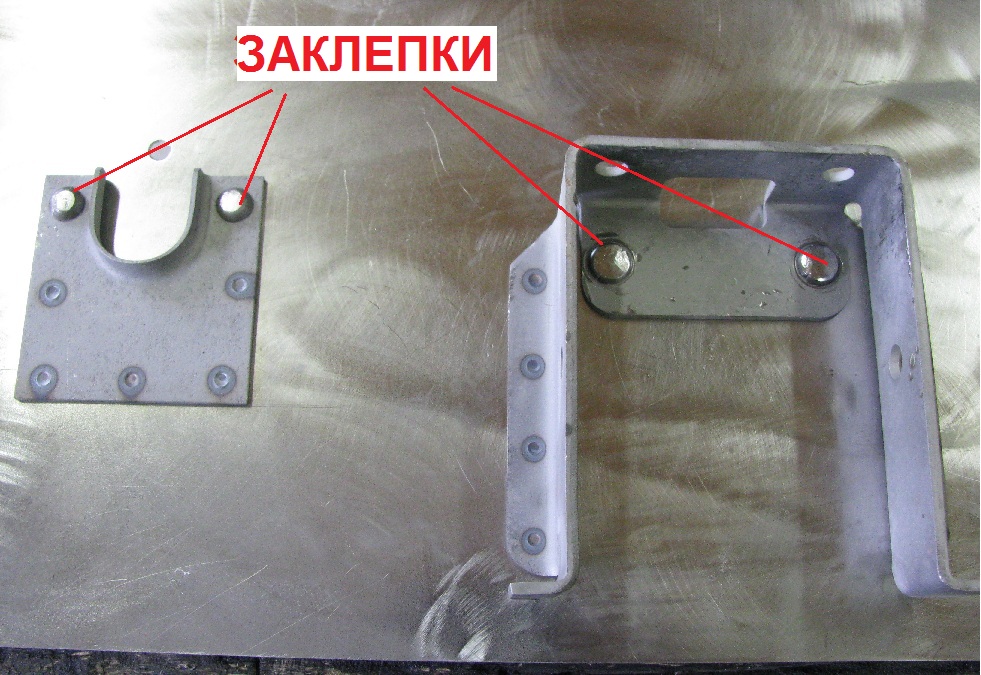

Кронштейны заднего сидения на всех типах кузовов крепятся комбинировано. Заклепками и точечной сваркой.

Details

[Hendler]

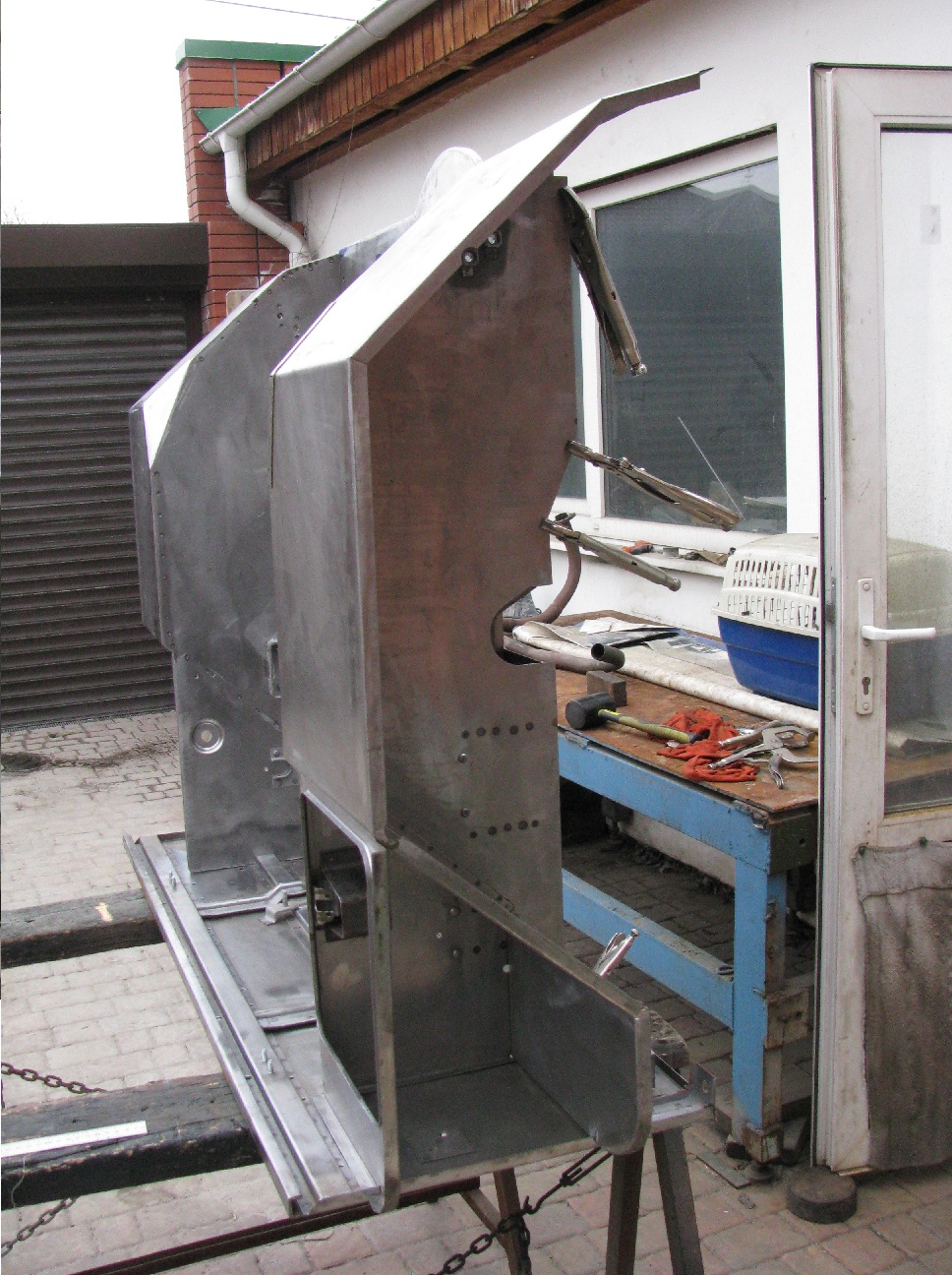

Стало тепло не только на улице но и в строительстве....

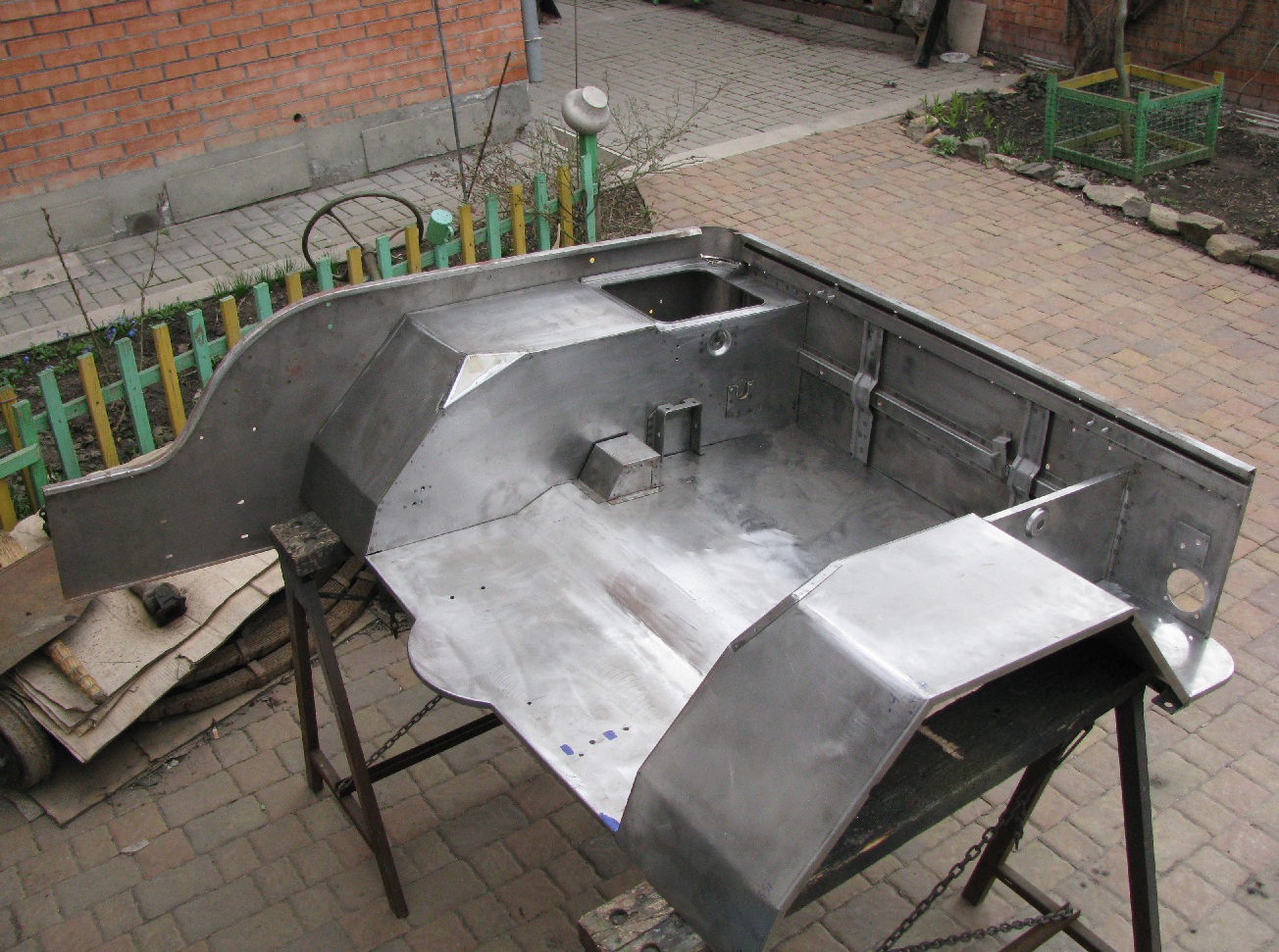

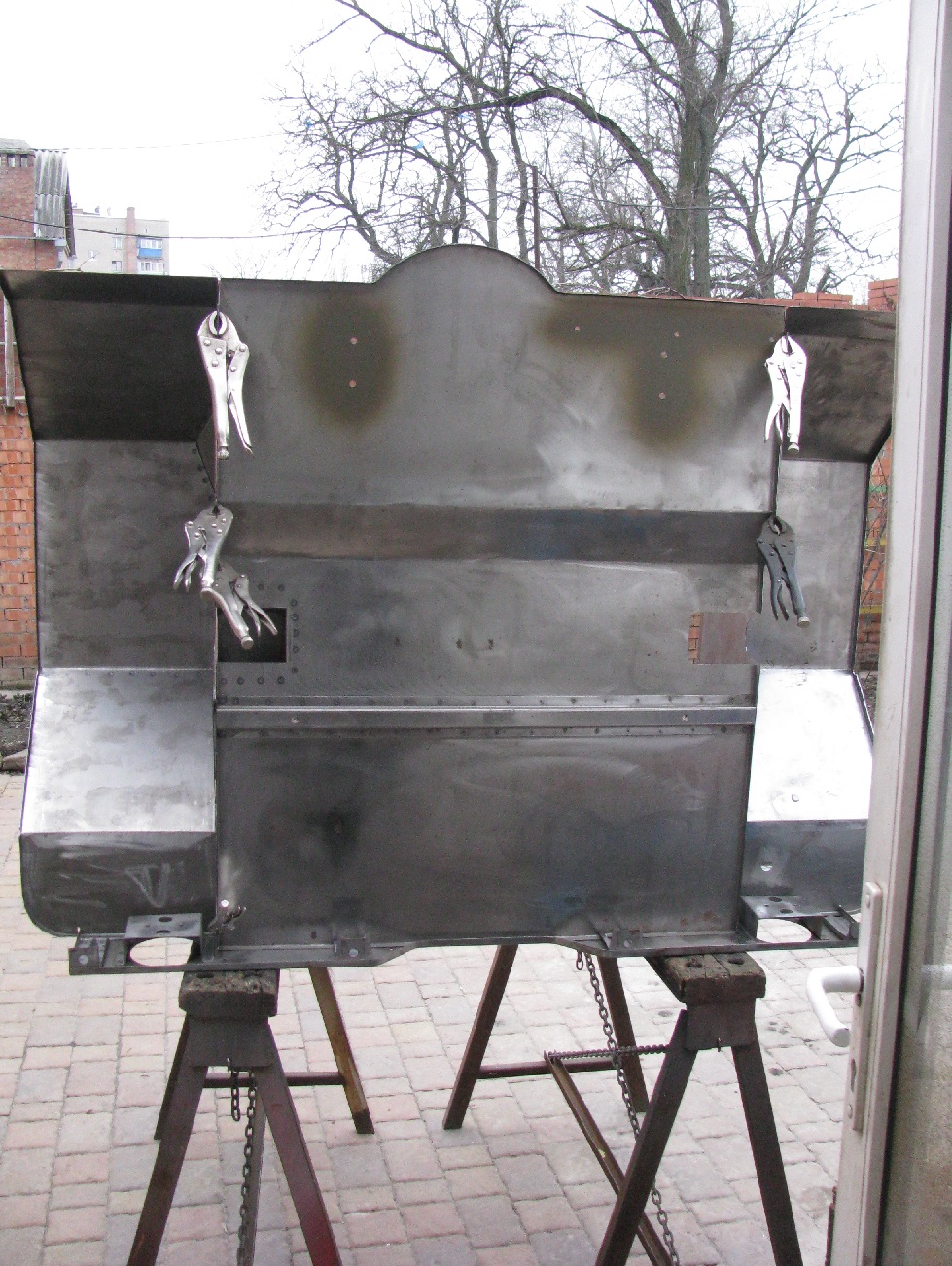

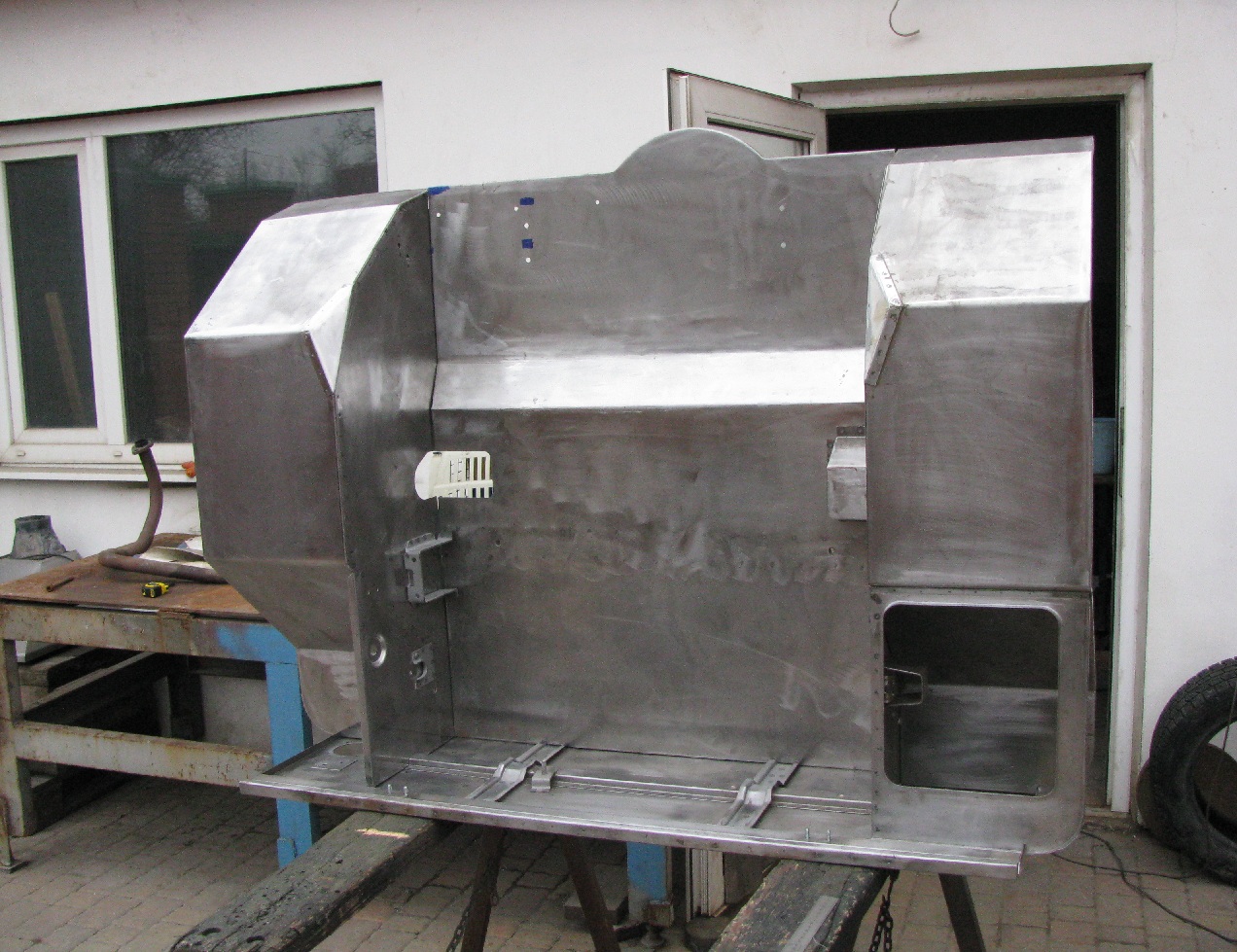

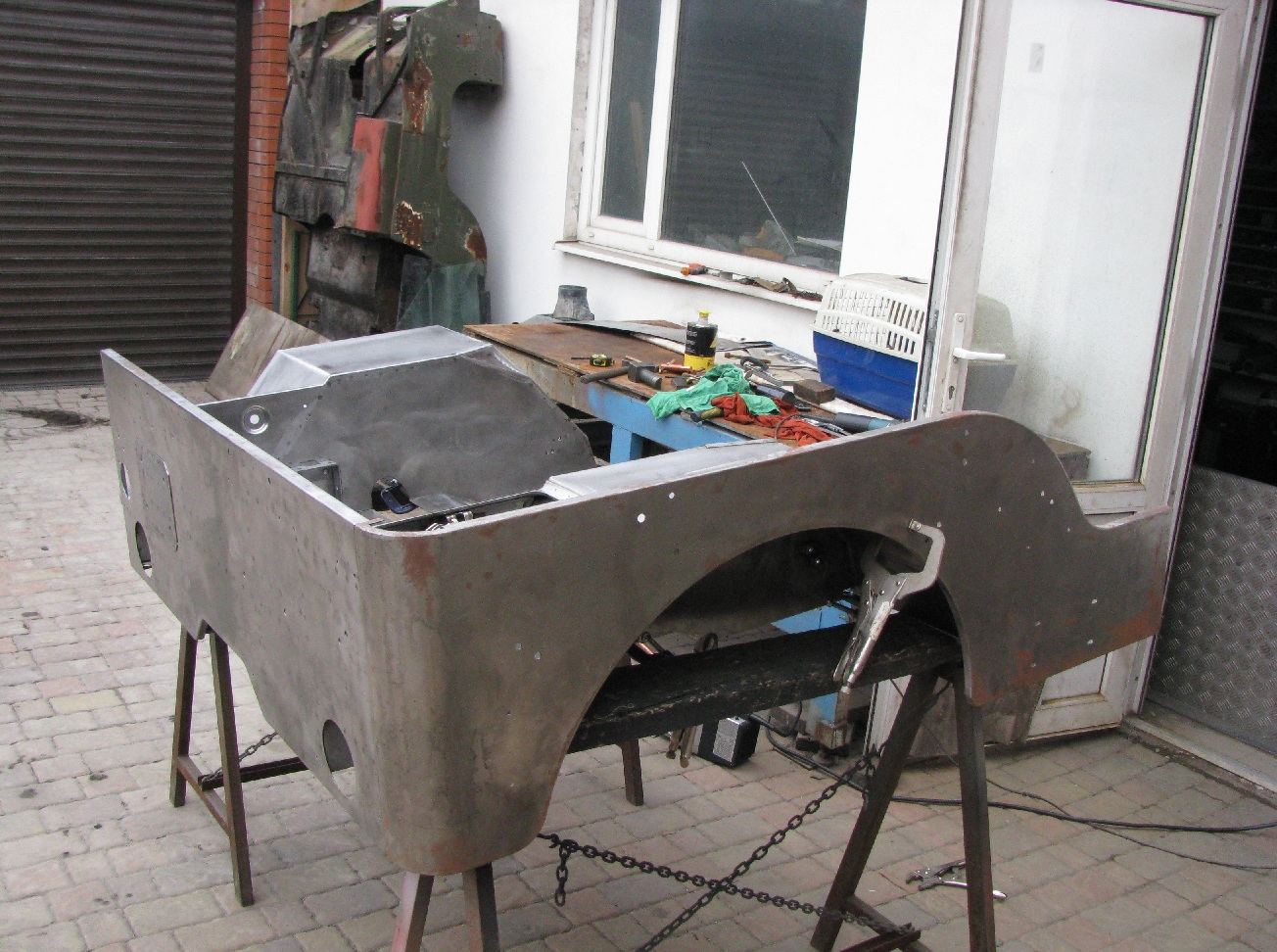

Деталей заготовлено достаточно для сборки задней части кузова и выглядит это примерно так

Details

Details

Details

Details

Details

[нусиныч]

Добрый день
Тема както заглохла
Хотел узнать, если какие инструкции по Установке  пулемета Максима на WILLYS MB
Извените за флуд.

[Hendler]

Здравствуйте!
Тема действительно подутихла.... Но на то есть объективные причины. (это я пытаюсь оправдаться) первая - это то, что технологически правильно переднюю и задние части кузова надо соединять на собранную раму со всеми агрегатами и при наличии передних крыльев. Во вторых шла нестыковка по комплектующим. Верхняя часть парприза была чистокровной от  MB, а я собираю кузов "поздний" ACM II ниже приведу фото по отличию. За это вревя были полностью отреставрированы все агрегаты: передний и задний мосты, кробка передач и раздатка. В данный момент на сборке мотор. ...

Details

[Grun Elefant]

Скрупулезный подход  достоин уважения и восхищения! Так держать, молодцы!

[SLAVA]

здравствуйте, Hendler!!
к сожалению не знаю как вас по имени отчеству.
Восстанавливаю в данный момент тоже форд ГПВ 1942 года. тоже не хочу колхозить. кузов есть вареный- переваренный. Всё что осталось от родного - панель передняя приборов, капот, сиденья, бардачок со всеми 3 бирками. Не поможете с чертежами панелей кузова и размерами? А то никак не могу найти размеры. Буду вам очень благодарен. Может выкройки на панели кузова остались? письмо в личку вам отписал. Очень надеюсь что хотя бы ответите. тема старая - наврядли вы сюда заходите?

[SLAVA]

приложу фотографию сразу.
Шасси восстанавливал по вашей методике- каждая деталька персонально обработана и восстановлена.
